Перетворення високої напруги для вимірювальних приладів

Трансформатори напруги вимірювальні служать для перетворення високих значень напруги в підходящі для можливості підключення приладів - вольтметрів, лічильників, ватметрів, фазометрів, реле напруги та інших пристроїв.

Принцип роботи і схема ИТН

Пристрій є знижуючим і працює практично на холостому ходу:

U1 / U2 = κ, U1 = κU2, де κ - коефіцієнт трансформації, U1 і U2 - напруга в мережі і на вторинній обмотці відповідно. На відміну від трансформаторів струму, режим короткого замикання тут не допустимо.

Для вимірювання фазних або лінійних напруг в трифазних мережах можуть бути застосовані три однофазних трансформатора напруги, Сполучені "зіркою", або один трифазний.

У більшості випадків трансформатори розраховуються на напругу вторинної обмотки 100В. Знаючи коеф. трансформації, можна бачити напруга на первинній обмотці, тобто в мережі.

На схема показано підключення вольтметра і амперметра, а також струмового трансформатора ТТ і трансформатора напруги ТН до електролічильника.

Вимірювальні трансформатори

До вимірювальних трансформаторів відносяться трансформатори струму га напруги. Вони застосовуються в колах змінного струму при високих напругах або значних струмах, коли вимірювальні прилади чи пристрої релейного захисту та автоматики нераціонально або небезпеч­но підключати в первинні кола.

Вимірювальні трансформатори складаються з магнітопроводу. зібра­ного з листової або полосової сталі, та двох обмоток - первинної та вторинної

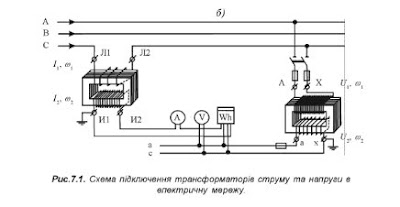

Трансформатори напруги підключаються в електричні колапараіель- но До вторинної обмотки підключають вольтметри та обмотки напру ги інших приладів, також паралельно (рис 7.1) Ізоляція первинної обмотки виконана на напругу мережі. (Іомінатьна напруга вторинної обмотки 100 В. Іноді 100/й в.

І Іервинна та вторинна обмотки виконані проводом невеликого пере­різу, оскільки струми в них незначні. Діаметр проводу вибираюіь. як правило, за механічною міцністю Режим роботи трансформатора близь­кий до режиму роботи холостого ходу

Схему підключення трансформаторів напру пі у трифазних колах по­дано на рис. 7.2.

Трансформатори струму підключають в електричну мережу послідов- но. До вторинної обмотки трансформаторів, послідовно з нею. підклю­чають амперметри, струмові обмотки вимірювальних приладів та реле. І Іровід первинної обмотки вибирається за струмами первинних кіл. а ізоляція - за їхньою напру гою.

Номінальний струм вторинної обмотки 5 А. інколи 1 А, Оскільки опір обмоток приладів, підключених до трансформатора струліу. не­значний. трансформаїор працює в режимі, близькому до короткою за­микання Напру га на зажимах вторинної обмотки складає одиниці вольтів. Мри розмиканні вторинної обмотки напруга на ній зростає до тисячі вольтів Тому забороняється, навіть короткочасно, розмикати кола вторинної обмотки

Схеми підключення трансформаторів струму подано на рис 7.3.

Нарис. 7.4 подано схему підключення лічильника через трансфор­матори отру му та трансформатори напрути.
